হাফ শ্যাফ্ট কী?
হাফ শ্যাফ্ট হল একটি ঘূর্ণায়মান অ্যাক্সেল যা ডিফারেনশিয়াল থেকে চাকায় টর্ক প্রেরণ করে। এটি বারবার টর্সনাল স্ট্রেসের মধ্য দিয়ে যায়, যা সঠিকভাবে তৈরি এবং পরিদর্শন না করলে ক্লান্তিজনিত পৃষ্ঠের ফাটলের ঝুঁকি তৈরি করে।

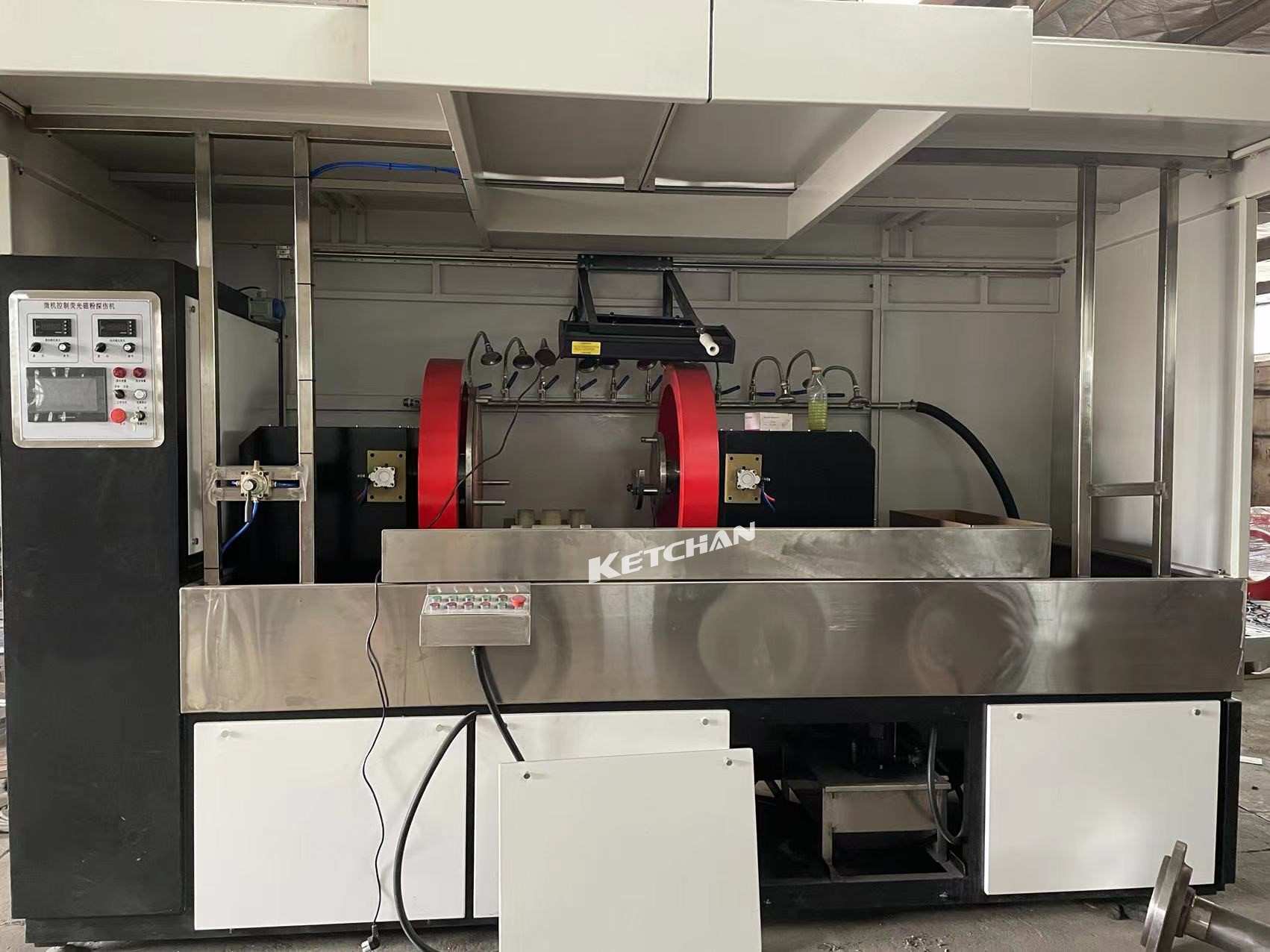

হাফ শ্যাফ্টের জন্য FMPI সরঞ্জাম - ওভারভিউ
এই যন্ত্রটি যে অর্ধ-অক্ষের স্পেসিফিকেশনগুলি সনাক্ত করতে পারে তা হল শ্যাফট ব্যাস ≤50-350 মিমি, বড় প্লেট 250-600 মিমি এবং দৈর্ঘ্য ≤200-1500 মিমি। আমরা অর্ধ-অক্ষ সনাক্তকরণ সরঞ্জামের বিশেষ স্পেসিফিকেশনগুলি কাস্টমাইজ করতে পারি। সরঞ্জামের কাজের ক্ষমতা: কাজের সময় দিনে 18 ঘন্টার বেশি। সংকুচিত বায়ুর প্রয়োজনীয়তা: সংকুচিত বায়ুর চাপের প্রয়োজনীয়তা 0.4- 0.8MPA। সরঞ্জামের জন্য প্রয়োজনীয় বিদ্যুৎ সরবরাহ: তিন-ফেজ পাঁচ-তারের 380V+10% 50HZ (কাস্টমাইজযোগ্য)।
মেশিনের উদ্দেশ্য:
অপারেশন চলাকালীন বিপর্যয়কর ব্যর্থতার কারণ হতে পারে এমন ছোট ছোট পৃষ্ঠের ত্রুটিগুলি সনাক্ত করা, বিশেষ করে:
- স্বয়ংক্রিয়তা উত্পাদন
- OEM বা টিয়ার ১/২ অটো পার্ট সরবরাহকারী
- যানবাহন ড্রাইভট্রেন পরীক্ষার ল্যাবরেটরি
পরিদর্শন ব্যবস্থার উপাদান:
- চুম্বকীকরণ ইউনিট
- হেড এবং টেইলস্টক ব্যবহার করে বৃত্তাকার চুম্বকীকরণ (বার-কারেন্টের মাধ্যমে)।
- কয়েলের মাধ্যমে অনুদৈর্ঘ্য চুম্বকীকরণ (অক্ষীয় ত্রুটির জন্য)।
- বিভিন্ন শ্যাফট আকার এবং উপকরণের জন্য সামঞ্জস্যযোগ্য বর্তমান নিয়ন্ত্রণ।
- ফ্লুরোসেন্ট ম্যাগনেটিক পার্টিকেল সিস্টেম
- তেল বা জল-ভিত্তিক ক্যারিয়ারে ফ্লুরোসেন্ট কণার সাসপেনশন বাথ।
- সমান কভারেজের জন্য স্প্রে নজল বা নিমজ্জন ট্যাঙ্ক।
- কণাগুলিকে ঝুলন্ত রাখার জন্য ফিল্টার এবং অ্যাজিটেটর সহ সঞ্চালন ব্যবস্থা।
- পরিদর্শন স্টেশন
- উচ্চ-বৈপরীত্য ত্রুটির দৃশ্যায়নের জন্য UV-A (365 nm) আলো সহ অন্ধকার কক্ষের চেম্বার।
- ঢালযুক্ত দেখার পোর্ট বা স্বয়ংক্রিয় চিত্র ক্যাপচার সহ অপারেটর অ্যাক্সেস।
- ম্যানুয়াল পুনঃস্থাপন ছাড়াই সম্পূর্ণ শ্যাফ্ট পরিদর্শনের অনুমতি দেওয়ার জন্য ঘূর্ণায়মান ফিক্সচার।
- কন্ট্রোল প্যানেল
- চুম্বকীকরণ শটের জন্য সময় এবং শক্তি নিয়ন্ত্রণ।
- নিরাপত্তা ইন্টারলক এবং প্রক্রিয়া পর্যবেক্ষণ।
- অটোমেশন এবং ডেটা লগিংয়ের জন্য ঐচ্ছিক HMI/PLC।
- ডিম্যাগনেটাইজার (ঐচ্ছিক কিন্তু প্রস্তাবিত)
- পরবর্তী সমাবেশ বা ব্যবহারের সময় সমস্যা প্রতিরোধ করার জন্য অবশিষ্ট চুম্বকত্ব অপসারণ করে।
মেশিন বৈশিষ্ট্য:
- এক চক্রে দ্বৈত চুম্বকীকরণ মোড (অনুদৈর্ঘ্য + বৃত্তাকার)।
- স্বয়ংক্রিয় বা আধা-স্বয়ংক্রিয় শ্যাফ্ট হ্যান্ডলিং।
- বিভিন্ন শ্যাফট দৈর্ঘ্য/ব্যাসের জন্য দ্রুত পরিবর্তনযোগ্য ফিক্সচার।
- জাতীয় নিরাপত্তা মান মেনে চলার জন্য UV আলোর তীব্রতা পর্যবেক্ষণ।
- উচ্চ-থ্রুপুট লাইনের জন্য ঐচ্ছিক রোবোটিক লোডিং/আনলোডিং।
অ্যাপ্লিকেশন:
- অটোমোটিভ অ্যাক্সেল/শ্যাফ্ট নির্মাতারা।
- ড্রাইভট্রেন অ্যাসেম্বলি প্ল্যান্টগুলিতে পরিদর্শন স্টেশন।
- মোটরগাড়ির যন্ত্রাংশের জন্য তৃতীয় পক্ষের এনডিটি পরিষেবা।
